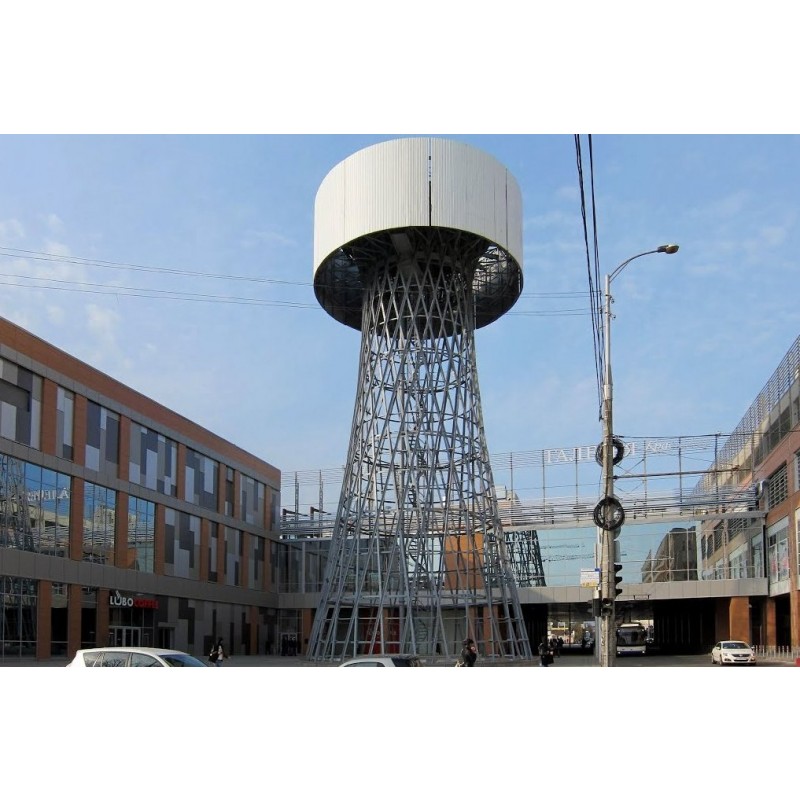

Водонапорная башня
![](https://img.exponat-online.ru/large/object/8f/151453-0.jpg)
В соответствии с проектом зон охраны объекта культурного наследия, разработанным в 2010 году ООО "План" по заказу ОАО "Регионинвест", в качестве предмета охраны предлагаются следующие характеристики:
1. Градостроительные характеристики сооружения:
- положение градостроительной доминанты районного значения, визуально воспринимаемой с пространств исторического Сенного базара;
- восприятие с трассы ул. Рашпилевская к югу от сооружения;
- локальное восприятие с трассы ул. Володи Головатого - от пересечения с ул. Октябрьской до перекрестка с ул. Рашпилевской;
- визуальная взаимосвязь объемов объекта культурного наследия и здания Краснодарского цирка.
2. Объемно-пространственная композиция сооружения на 1935 год.
- форма, представляющая собой однополостной гиперболоид вращения;
- габариты, в том числе высотные отметки сооружения;
- планировочная конфигурация.
3. Конструкция сооружения:
- конструкция ствола башни. составленная пятьюдесятью взаимно пересекающимися прямолинейными, направленными встречно - по 25 на правой и левой винтовых линиях - наклонными ветвями, скрещенными девятнадцатью горизонтальными кольцами (включая кольцо на фундаменте). Расстояние между кольцами от 1,2 в нижней части ствола до 1,6 в верхней части. Ветви ствола изготовлены из стального равнобокого уголка 125х16 мм, кольца - из стального равнобокого уголка 100 х 10 мм и швеллеров с расстоянием между гранями 100 мм. Четвертое, восьмое, двенадцатое и шестнадцатое кольца (считая от кольца на фундаменте) усилены системами в виде двух симметрично наложенных друг на друга пятиугольников из равнобокого уголка 100 х 10 мм, образующих горизонтальные диафрагмы жесткости. Нижнее кольцо, на которое опираются ветви ствола башни, составлено из двух уголков, уложено на фундамент и закреплено в его теле анкерами;
- конструкция фундамента башни кольцевого трехступенчатого, бутобетонного. Диаметр фундамента по оси кольца равен 14,2 м, ширина - 2,0 м, глубина заложения подошвы - 3,5 м;
конструкция винтовой лестницы, расположенной по оси ствола башни по спиральным тетивам, левого вращения. По всей высоте лестницы тетивы скреплены четырьмя симметрично расположенными тягами из стального уголка. Конструкция палубы из листовой стали, завершающей лестницу, имеющей люк с крышкой на верхнюю площадку;
- конструкции верхней части башни, представляющей собой перевернутый усеченный корпус, являющийся пространственной подкосной системой с двадцатью пятью радиально расположенными горизонтальными двутавровыми балками. На балках лежит окруженная перилами верхняя площадка для установки железного цилиндрического резервуара (утрачен).
4. Фасад сооружения:
- материал - черный металл;
- способ соединения конструкций - клепка;
- колористическое решение и характер отделки сооружения на 1935 год (уточняется в составе проекта реставрации).
Предмет охраны может быть дополнен и уточнен при проведении натурных реставрационных исследований. При составлении проекта реставрации рекомендуется учесть конструкции и габариты утраченного железного цилиндрического резервуара, который был установлен на верхней площадке башни
Памятник федерального значения
- Типология:
памятник градостроительства и архитектуры - Создан:
1929-1930 гг.
Документы
- Решение исполнительного комитета Краснодарского краевого Совета народных депутатов «О мерах по дальнейшему улучшению охраны, содержания и использования памятников истории и культуры в Краснодарском крае» №759 от 15.11.1977
- Указ Президента Рoссийской Федерации "Об утверждении перечня объектов исторического и культурного наследия федерального (общероссийского) значения" №176 от 20.02.1995
Контакты
- Адрес: Краснодарский край, г. Краснодар, ул. Рашпилевская, 149
