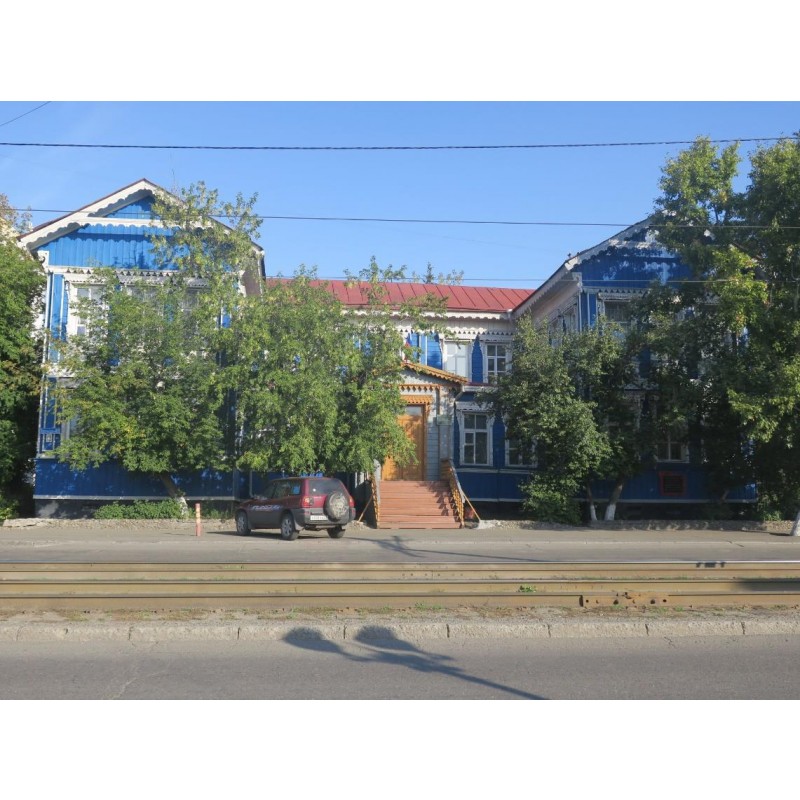

Здание чертежной, XIX в.

1.Градостроительная характеристика:здание расположено в исторической части города в ряду непрерывной застройки, главным юго-восточным фасадом выходит на красную линию улицы Ползунова. 2.Объемно- планировочное решение здания: Двухэтажное на кирпичном цоколе бревенчатое здание, рублено с остатком, имеет симметричное объемно-планировочное решение, Н-образной формы в плане. Состоит из трех объемов, покрытых двухскатной железной кровлей. Центральный объем заглублен, относительно двух боковых крыльев, выступающих в сторону улицы и двора в виде ризалитов, завершенных по фасадам треугольными щипцами. Планы этажей практически идентичны, на первом этаже центральный объем несколько шире. По оси входа расположена лестница на второй этаж с ограждением из деревянных балясин. По обе стороны от нее - просторные, хорошо освещенные помещения чертежных мастерских. 3.Конструктивные особенности здания:стены и перекрытия -деревянные, обшитые тесом, двускатная крыша из листового материала. 4.Декоративное оформление фасадов:Тимпаны щипцов подшиты вертикальными тесинами, перед ними -стяжки, украшенные подзором. В тимпанах щипцов дворового северо-западного фасада имеются слуховые окна с лучковым завершением. Стены завершает выносной подшитый досками карниз с подзором и фриз из вертикальных дощечек с зубчатыми резными спусками. По углам здания карниз поддерживают резные кронштейны. Этажи по периметру разделяет профилированная тяга, еще один пояс проходит под окнами первого этажа. Обшивка фасадов под ней вертикальная.Почти всю плоскость фасадов чертежной занимают крупные прямоугольные окна, которые создают хорошую освещенность внутренних помещений. Главный фасад имеет наиболее ярко выраженное декоративное убранство. Проемы главного фасада обрамлены резными наличниками. Лобовые доски составляют ступенчато размещенные резные фризы с орнаментом в виде фестонов, городков и мелких сухариков по карнизам. Фартуки декорированы геометрическими арабесками, вертикальные элементы - накладной геометрической резьбой. Верхние углы наличников дополнены резными парными ушами, в виде коней. Междуэтажная тяга на главном фасаде дополнена фризом с пропильным крестообразным орнаментом. По оси главного фасада расположен входной тамбур с примыкающим к нему высоким крыльцом, (ступени которого вынесены к тротуару). Кровля тамбура двускатная, карниз декорирован подзором. Парадный вход оформлен резным наличником с накладной пропильной резьбой и сандриком. Боковые фасады здания в восемь оконных осей декорированы гладкими лопатками в центральной части, между простенками окон, имеют по горизонтали членения тягами. Окна дворового северо-западного и боковых фасадов имеют профилированные рамочные наличники. Оконные проемы имеют расстекловку в 6 равных квадратов. Углы и места врубок закрыты угловыми филенчатыми лопатками. Все декоративные элементы выделены более светлым колером. 5. Интерьеры:-помещение вестибюля и холла: штукатурные карнизы по периметру потолков, потолочные гипсовые розетки;-центральная двухмаршевая лестница с ограждением из деревянных балясин. 6.Мемориальная доска: На главном фасаде здания в 1949 г. укреплена чугунная мемориальная доска с текстом следующего содержания: «В 1917-1918 годах в этом здании размещался Барнаульский Совет рабочих и солдатских депутатов».
